火災自動報警係統的布線要求

火災自動報警係統的布線是整個係統信息傳輸的神經中樞，直接關係到火災自動報警係統的運行安全性、可靠性和經濟性，也是係統施工的重要組成部分，那麽，係統的布線有哪些具體要求呢？

1、火災自動報警係統的傳輸線路和50V以下供電的控製線路，應采用電壓等級不低於交流300V/500V的銅芯絕緣導線或銅芯電纜。采用交流220V/380V的供電和控製線路，應采用電壓等級不低於交流450V/750V的銅芯絕緣導線或銅芯電纜。

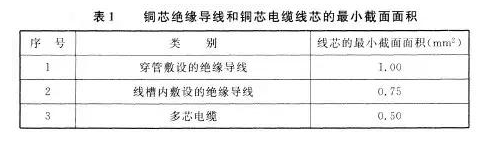

2、火災自動報警係統傳輸線路的線芯截麵選擇，除應滿足自動報警裝置技術條件的要求外，還應滿足機械強度的要求。銅芯絕緣導線和銅芯電纜線芯的最小截麵麵積，不應小於下表1的規定。

3、火災自動報警係統的供電線路和傳輸線路設置在室外時，應埋地敷設。

4、火災自動報警係統的供電線路和傳輸線路設置在地（水）下隧道或濕度大於90%的場所時，線路及接線處應做防水處理。

5、采用無線通信方式的係統設計，應符合下列規定：

（1）無線通信模塊的設置間距不應大於額定通信距離的75%。

（2）無線通信模塊應設置在明顯部位，且應有明顯標識。

6、室內布線時，與低壓配電係統的穿線導管相同，火災自動報警係統的傳輸線路應采用金屬管、可撓（金屬）電氣導管、B1級以上的鋼性塑料管或封閉式線槽保護。

7、火災自動報警係統的供電線路、消防聯動控製線路應采用耐火銅芯電線電纜，報警總線、消防應急廣播和消防專用電話等傳輸線路應采用阻燃或阻燃耐火電線電纜。

8、線路暗敷設時，應采用金屬管、可撓（金屬）電氣導管或B1級以上的剛性塑料管保護，並應敷設在不燃燒體的結構層內，且保護層厚度不宜小於30mm；線路明敷設時，應采用金屬管、可撓（金屬）電氣導管或金屬封閉線槽保護。礦物絕緣類不燃性電纜可直接明敷。

9、火災自動報警係統用的電纜豎井，宜與電力、照明用的低壓配電線路電纜豎井分別設置。受條件限製必須合用時，應將火災自動報警係統用的電纜和電力、照明用的低壓配電線路電纜分別布置在豎井的兩側。

10、不同電壓等級的線纜不應穿入同一根保護管內，當合用同一線槽時，線槽內應有隔板分隔。

11、采用穿管水平敷設時，除報警總線外，不同防火分區的線路不應穿入同一根管內。

12、從接線盒、線槽等處引到探測器底座盒、控製設備盒、揚聲器箱的線路，均應加金屬保護管保護。

13、火災探測器的傳輸線路，宜選擇不同顏色的絕緣導線或電纜。正極“十”線應為紅色，負極“一”線應為藍色或黑色。同一工程中相同用途導線的顏色應一致，接線端子應有標號。

以上內容參考中華人民共和國國家標準火災自動報警係統設計規範GB 50116-2013，僅供技術交流，現場設計和施工請根據現場具體情況並以相關國家標準和規定為準。依據以上內容所做的任何決策、作為或不作為，後果由行為人自行負責。
