消防應急照明與(yu) 疏散指示係統在生活中隨處可見，相信您並不陌生，它是為(wei) 人員疏散、消防作業(ye) 提供照明和疏散指示的係統，由各類消防應急燈具及相關(guan) 裝置組成。自今年3月1日國家標準GB51309-2018《消防應急照明和疏散指示係統技術標準》的正式實施，該係統一度成為(wei) 行業(ye) 的熱詞。本文主要針對該係統如何施工、安裝等進行分享，供大家學習(xi) 借鑒。

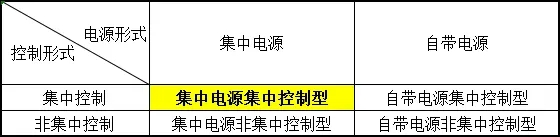

消防應急照明和疏散指示係統按控製形式分為(wei) 集中控製和非集中控製，應急電源的實現方式有集中電源和自帶電源。所以就有4類係統形式：

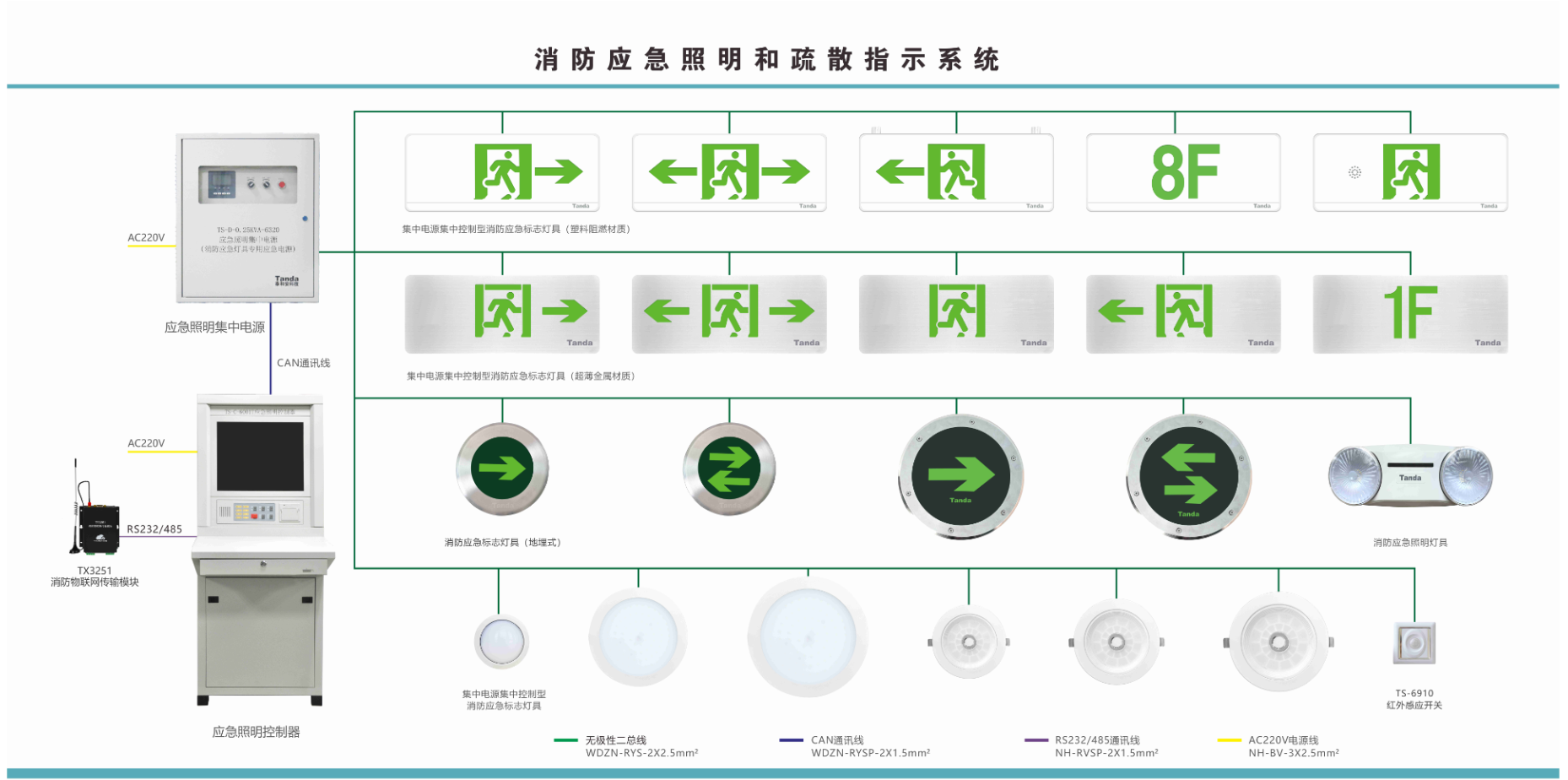

時下我們(men) 推崇的是集中電源集中控製型的消防應急照明和疏散指示係統，這種係統形式相比其他3類，有著巨大的優(you) 勢。

集中電源集中控製型優(you) 勢

1.實現了“就近疏散”向“安全疏散”的轉變

消防火災報警器聯動，可以快速、準確地獲得火災點的位置信息，計算機自動生成疏散預案，並控製消防應急標誌燈指示出最佳疏散路線。

2.安全電壓供電

消防應急燈具采用DC36V供電。DC36V供電係統被稱之為(wei) “不帶電係統”。相比傳(chuan) 統的應急照明燈具使用的是220V供電。安全性大大提高。

3.事故風險低，維護成本低

電池總站式供電係統有供電全麵癱瘓的風險；自帶電源式消防應急燈具的電池維護和更換不方便，運行成本高。分散設置集中供電的優(you) 勢非常明顯。

係統施工

係統施工前應具備下列條件：

1.應具備下列經批準的消防設計文件

1）係統圖；

2）各防火分區、樓層、隧道區間、地鐵站廳或站台的疏散指示方案；

3）設備布置平麵圖、接線圖、安裝圖；

4）係統控製邏輯設計文件。

2.係統設備的現行國家標準、係統設備的使用說明書(shu) 等技術資料齊全。

3.設計單位向建設、施工、監理單位進行技術交底，明確相應技術要求。

4.材料、係統部件及配件齊全，規格、型號符合設計要求，能保證正常施工。

5.經檢查，與(yu) 係統施工相關(guan) 的預埋件、預留孔洞等符合設計要求。

6.施工現場及施工中使用的水、電、氣能夠滿足連續施工的要求。

係統的施工，應按照標準的工程設計文件和施工技術標準進行。

係統安裝

根據GB51309-2018《消防應急照明和疏散指示係統技術標準》的相關(guan) 安裝要求，匯總整理如下，供大家參考。

1.應急照明控製器、集中電源的安裝

應急照明控製器、集中電源的安裝應符合下列規定：

（1）應安裝牢固，不得傾(qing) 斜；

（2）在輕質牆上采用壁掛方式安裝時，應采取加固措施；

（3）落地安裝時，其底邊宜高出地（樓）麵100mm~200mm；

（4）設備在電氣豎井內(nei) 安裝時，應采用下出口進線方式；

（5）設備接地應牢固，並應設置明顯標識。

2.消防應急標誌燈具的安裝

（1）標誌燈的標誌麵宜與(yu) 疏散方向垂直。

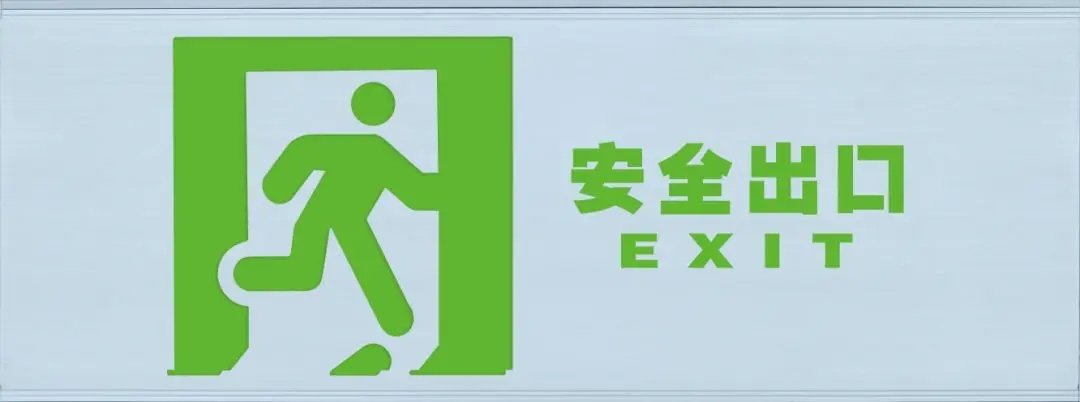

（2）出口標誌燈的安裝應符合下列規定：

①應安裝在安全出口或疏散門內(nei) 側(ce) 上方居中的位置；受安裝條件限製標誌燈無法安裝在門框上側(ce) 時，可安裝在門的兩(liang) 側(ce) ，但門完全開啟時標誌燈不能被遮擋。

②室內(nei) 高度不大於(yu) 3.5m的場所，標誌燈底邊離門框距離不應大於(yu) 200mm；室內(nei) 高度大於(yu) 3.5m的場所，特大型、大型、中型標誌燈底邊距地麵高度不宜小於(yu) 3m，且不宜大於(yu) 6m。

③采用吸頂或吊裝式安裝時，標誌燈距安全出口或疏散門所在牆麵的距離不宜大於(yu) 50mm。

（3）方向標誌燈的安裝應符合下列規定：

①應保證標誌燈的箭頭指示方向與(yu) 疏散指示方案一致。

②安裝在疏散走道、通道兩(liang) 側(ce) 的牆麵或柱麵上時，標誌燈底邊距地麵的高度應小於(yu) 1m。

③安裝在疏散走道、通道上方時：

室內(nei) 高度不大於(yu) 3.5m的場所，標誌燈底邊距地麵的高度宜為(wei) 2.2m~2.5m；室內(nei) 高度大於(yu) 3.5m的場所，特大型、大型、中型標誌燈底邊距地麵不宜小於(yu) 3m，且不宜大於(yu) 6m。

④當安裝在疏散走道、通道轉角處的上方或兩(liang) 側(ce) 時，標誌燈與(yu) 轉角處邊牆的距離不應大於(yu) 1m。

⑤當安全出口或疏散門在疏散走道側(ce) 邊時，在疏散走道增設的方向標誌燈應安裝在疏散走道的頂部，且標誌燈的標誌麵應與(yu) 疏散方向垂直、箭頭應指向安全出口或疏散門。

⑥當安裝在疏散走道、通道的地麵上時，應符合下列規定：

標誌燈應安裝在疏散走道、通道的中心位置；標誌燈的所有金屬構件應采用耐腐蝕構件或做防腐處理，標誌燈配電、通信線路的連接應采用密封膠密封。標誌燈表麵應與(yu) 地麵平行，高於(yu) 地麵距離不應大於(yu) 3mm，標誌燈邊緣與(yu) 地麵垂直距離高度不應大於(yu) 1mm。

（4）樓層標誌燈應安裝在樓梯間內(nei) 朝向樓梯的正麵牆上，標誌燈底邊距地麵的高度宜為(wei) 2.2m~2.5m。

（5）多信息複合標誌燈的安裝應符合下列規定：

在安全出口、疏散出口附近設置的標誌燈，應安裝在安全出口、疏散出口附近疏散走道、疏散通道的頂部；標誌燈的標誌麵應與(yu) 疏散方向垂直、指示疏散方向的箭頭應指向安全出口、疏散出口。

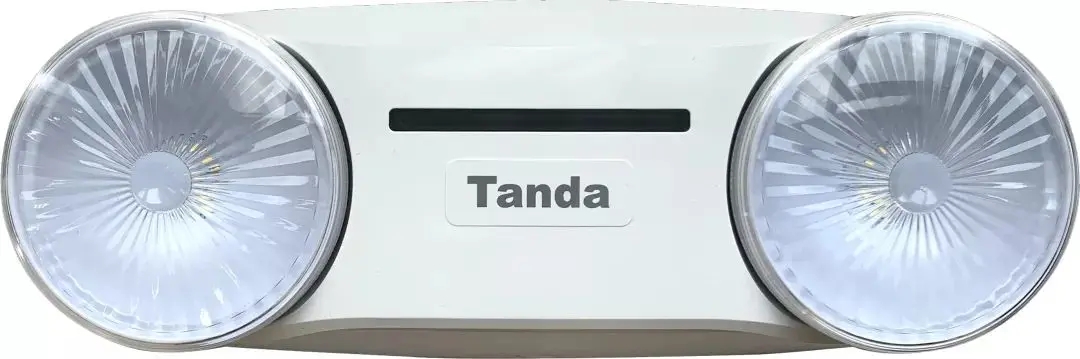

3.消防應急照明燈具的安裝

（1）照明燈宜安裝在頂棚上。

（2）當條件限製時，照明燈可安裝在走道側(ce) 麵牆上，並應符合下列規定：

①安裝高度不應在距地麵1m~2m之間；

②在距地麵1m以下側(ce) 麵牆上安裝時，應保證光線照射在燈具的水平線以下。

（3）照明燈不應安裝在地麵上。

本文參考資料：GB51309-2018《消防應急照明和疏散指示係統技術標準》
