摘要：在消防安全意識逐漸提高的背景下，安全疏散技術也取得了不斷發展。基於(yu) 這種認識，本文對建築物消防應急照明和疏散指示係統進行了介紹，然後對係統設計與(yu) 應用方法展開了探討，為(wei) 關(guan) 注這一話題的人們(men) 提供參考。

關(guan) 鍵詞： 建築物 消防應急照明 疏散指示

引 言

在科學技術不斷發展的過程中，各種消防係統得以在建築物中應用。而應急照明和疏散指示係統盡管為(wei) 較小的組成部分，卻將在火災逃生中發揮重要作用，所以國家專(zhuan) 門出台了相應的技術標準，希望加強係統設計和應用管理，使係統能夠起到保證人們(men) 生命財產(chan) 安全的效用。因此，需要加強建築物消防應急照明和疏散指示係統的設計與(yu) 應用分析，以便使係統得到規範建設。

1 建築物消防應急照明和疏散指示係統概述

從(cong) 2019 年 3 月 1 日開始，國家開始施行《消防應急照明和疏散指示係統技術標準》（GB51309-2018）（以下簡稱“新規”）。按照規定，從(cong) 建築物消防應急燈具控製方式上進行劃分，可以將消防應急照明和疏散指數係統劃分為(wei) 集中控製型和非集中控製型[1]。采用集中控製型係統，可以利用火災報警控製器和消防聯動控製器進行應急照明的啟動。采用非集中控製型係統，需要依靠消防聯動控製器對應急照明電源和分配電裝置進行聯動。結合建築物規模、性質、維護管理難度等條件，可以完成適合類型選擇。比如針對需要設置消防控製室的場所，需要采用集中控製型係統。未設置消防控製室，但完成了火災自動報警係統的設置，同樣需要實現集中控製。除此之外的其餘(yu) 建築物，可以采用非集中控製方式。係統的應用，能夠自動完成故障點檢測，並對各應急照明燈具進行控製，完成疏散方向指示，因此能夠為(wei) 建築物使用提供安全保障。針對住宅建築，還應采用自帶蓄電池的燈具供電方式，以便使應急照明燈具能夠在日常照明中正常使用。此外，針對應急照明電源、控製器等設備，需要按照《消防應急照明和疏散指示係統》（GB17945）規定進行選擇。

2 建築物消防應急照明和疏散指示係統的設計與(yu) 應用分析

2.1 工程概況

某建築物為(wei) 醫院綜合樓，日常人流量較大，且多為(wei) 病人及其家屬，對醫院建築布局結構和逃生路線不熟，需要完成消防應急照明和疏散指示係統設計，確保火災發生後人員可以按照指示燈指示方向逃生。從(cong) 建築物結構上來看，需要在走廊、消防電梯間、主要出入口、地下室、樓梯間等場所完成係統設計，確保在火災狀態下燈具光源應急點亮響應時間不超過 5s。在係統應急啟動後，蓄電池電源供電持續時間應至少達到 1h。在照明度方麵，疏散走道地麵水平照度至少達到 3Lx，一樓大廳等人員密集場所水平照度至少達 10Lx，樓梯間等場所水平照度至少達 10Lx。

2.2 係統設計方案

按照“新規”，係統設計需要遵循簡潔、控製簡單原則，即要完成架構簡潔的係統設計，確保係統控製功能可以輕鬆實現。在係統設計前，需要明確建築物使用功能和結構，確定建築物隧道區間、防火分區等基本單元情況，按照較短路徑疏散原則提出科學的疏散指示方案，明確消防應急燈指示方向、各區域疏散路徑等。結合相關(guan) 要求，在係統設計上需要采用集中供電方案，燈具主電源和蓄電池電源均為(wei) 集中電源，在電源內(nei) 部完成輸出轉換後利用相同配電回路供電。在應急照明電源選用上，需要將 EPS 當成是備用電源，在各防火分區安放。電源日常放電至少達到90min，切換不超過 1.5s。針對各層消防控製室內(nei) 的應急照明控製器，需要采用智能網絡技術進行通訊連接，對係統電源、應急照明燈等設施進行監控。此外，係統可以與(yu) 火災自動報警係統連接，對相關(guan) 信息進行獲取，並利用智能算法分析得到合理疏散路徑，然後利用指示燈進行逃生方向指示，同步完成應急照明燈的啟動。在火災發生後，係統會(hui) 從(cong) 報警區開始完成係統順序啟動，在 5s 內(nei) 使全部設備進入應急狀態。

2.3 係統配電設計

實際在係統配電設計上，針對水平疏散區，需要在防火分區、隧道區間等不同區域完成配電回路的設計，確保建築各基本單元不能共用同一配電回路。而回路連接的燈具數量，應不超過 60 隻，燈具額定功率綜合不超過回路額定功率 90%。按照“新規”，應急照明需要兼作普通照明，如果應急照明燈具功率過高，就會(hui) 出現應急電源容量過大的問題。比如采用飛利浦單端節能熒光燈，燈具功率為(wei) 10W，光通量能夠達到 600ml。采用集中電源，按照普通照明 1/2 或 1/3 考慮，應急備用電源容量過大。因此在配電設計上，需要完成相應照明配電箱設計，在各防火分區和人員密集場所完成獨立應急照明配電箱設計，利用消防電源專(zhuan) 用應急回路供電。按照規定，配電箱或集中電源輸入和輸出回路應不采用電流動作保護器，並嚴(yan) 禁與(yu) 係統外的負載連接。

2.4 係統控製設計

在係統控製設計上，需要采用工控機作為(wei) 控製器，在消防控製中心安裝，實現多條照明控製器管理。控製器采用大尺寸人機界麵，擁有豐(feng) 富接口，方便與(yu) 監控設備及 FAS 係統連接。利用圖形顯示終端，可以使各種燈具狀態信息得到直觀展示，繼而為(wei) 消防指揮調度工作的開展提供數據支持。按照要求，控製器應 24h 不間斷巡檢設備及燈具，任一設備發生故障時將發出聲光報警信號。係統持續主電工作 48h 後，能自動由主電工作狀態轉入應急工作狀態，然後自動恢複主電狀態。利用集中電源或配電箱，可以將控製器與(yu) 燈具連接在一起，實現應急啟動和蓄電池電源的轉換控製。在燈具與(yu) 電源或配電箱通信中斷時，需要點亮非持續型燈具，使其光源由節電點亮向應急點亮轉變。按照“新規”，任何應急照明控製器控製燈具總數不超過 3200。控製器主電由消防電源 AC220V 供給，因此采用交流 450V 線纜，備用應急時間至少達到 180min。在控製器與(yu) 應急照明集中電源通信方麵，采用 NH-RVSP-2×1.5mm2-SC20/走弱電橋架[2]。在係統中，設備及燈具均有獨立地址碼及控製芯片，通夠總線與(yu) 控製器通信，從(cong) 而實現“點式”控製。

2.5 係統應用分析

在係統應用階段，還應完成係統疏散引導功能模擬分析。具體(ti) 來講，就是確認在火災發生後係統能否進行火災報警信息的自動獲取，然後利用智能算法得到合理疏散路徑，實現疏散指示標誌燈的有效控製。在實踐分析過程中，需要選取醫院某個(ge) 標準層防火分區進行係統功能模擬，該區包含三個(ge) 疏散出口。改變著火點的位置，確定係統疏散指示燈方向是否發生變化，並且能否指向較短逃生路徑，可以確定係統設計是否合理。從(cong) 分析結果來看，係統能夠完成逃生路徑的科學分析，並且改變燈具指向，因此能夠為(wei) 人員疏散提供指示，確保人員在較短時間離開火災現場，中間無指示燈突然變化等意外。由此可見，在嚴(yan) 格按照“新規”完成消防應急照明和疏散指示燈係統設計時，采用采用智能化手段能夠使係統應用價(jia) 值得到更好體(ti) 現，為(wei) 人們(men) 的生命財產(chan) 安全提供保障。在實踐生活中，按照“新規”，係統投入使用前需要完成檢測、驗收，並且進行應急疏散預案製定，完成係統部件現場設置情況和控製器控製邏輯編程記錄。在係統應用過程中，應保證連續政策運行，不得隨意終端，並每月、季進行一次手動應急啟動功能檢查，每月對燈具蓄電池持續應急工作時間進行確認，每年完成各防火分區火災自動應急啟動功能檢查，繼而使係統能夠正常發揮作用[3]。

3 智能消防應急疏散係統的選型

3.1 智能疏散係統

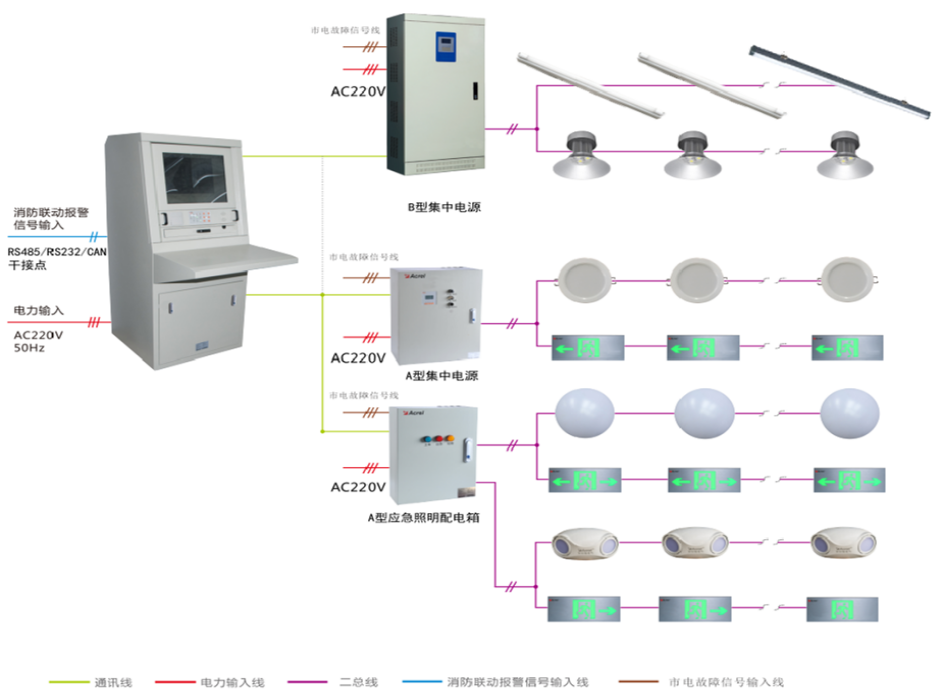

的智能疏散係統由三層網絡結構。一層：智能疏散主機；二層：區域應急照明配電箱；三層：疏散指示標誌燈具，其具體(ti) 結構形式如圖1所示。

圖1 智能消防應急疏散係統圖

智能疏散係統主機：主機由交互式操作軟件支持，實時解析底層設備的工作狀態，接收來自消防報警係統的火警聯動信號。在日常維護過程中聲光報警顯示各種設備故障信息，具備日誌的查詢、記錄、打印功能；在火災發生時，根據火災聯動信號選擇相應的應急預案，啟動各類應急疏散指示燈。區域應急照明配電箱作為(wei) 係統內(nei) 為(wei) 燈具供電的供配電裝置，同時具備接受主機的巡檢控製、供電回路的電氣隔離、回路智能控製、回路信號匯集，加快主機對底層燈具的巡檢速度，降低信號幹擾，改善通信質量等功能。疏散指示標誌燈具，集中電源集中控製型疏散指示燈為(wei) 人員疏散逃生指引方向。其安裝方式有壁掛式、吊掛式、地埋式三種，主要設置於(yu) 防火分區的安全出口等處。集中電源集中控製型應急照明燈具，其主要為(wei) 人員疏散逃生提供照明，安裝方式有壁掛式、吸頂式、嵌頂式三種。

3.2產(chan) 品選型表

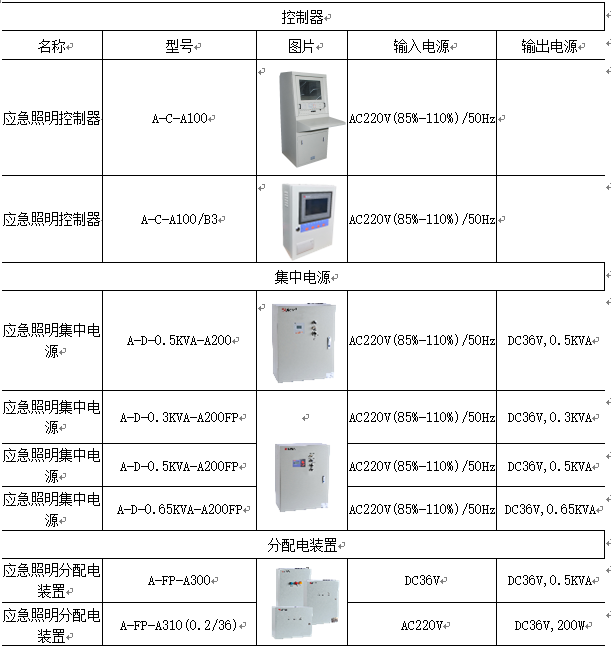

控製器和集中電源選型表

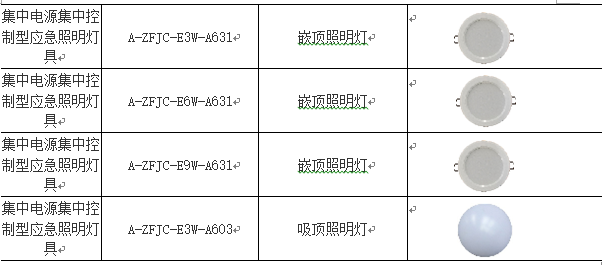

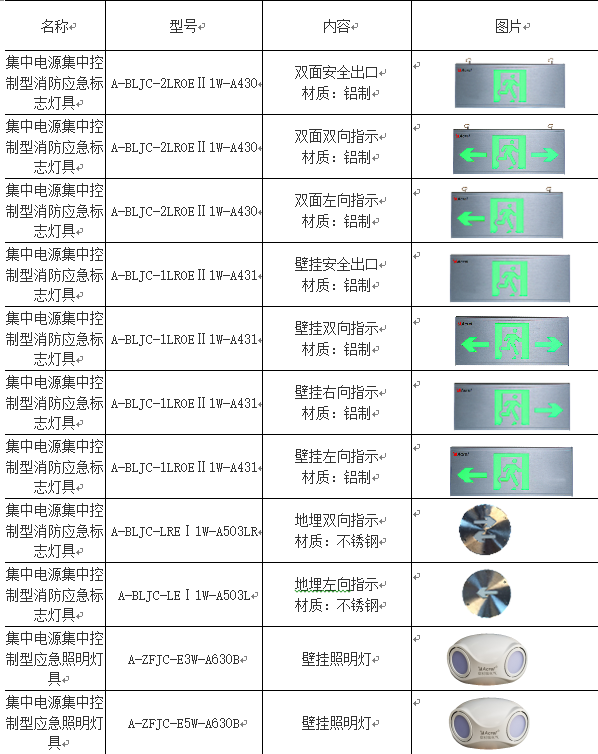

燈具選型表

4 結束語

綜上所述，在建築物防火設計中，消防應急照明和疏散指示係統設計和應用至關(guan) 重要，直接關(guan) 係到人員生命財產(chan) 安全。在實踐工作中，需要嚴(yan) 格按照相關(guan) 技術標準完成係統科學設計，加強智能化手段的運用，使係統保持技術先進和功能合理。在係統應用期間，還要按照要求加強維護管理，從(cong) 而為(wei) 建築物防火安全提供保障。
