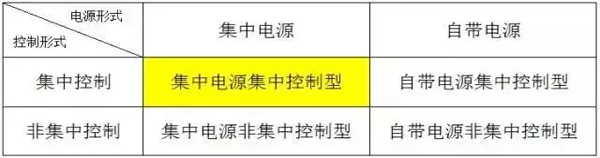

消防應急照明和疏散指示係統按控製形式分為(wei) 集中控製和非集中控製，應急電源的實現方式有集中電源和非集中電源。所以就有4類係統形式：

時下我們(men) 推崇的是集中電源集中控製型的消防應急照明和疏散指示係統，這種係統形式相比其他3類，有著巨大的優(you) 勢。

1.實現了“就近疏散”向“安全疏散”的轉變

消防火災報警器聯動，可以快速、準確地獲得火災點的位置信息，計算機自動生成疏散預案，並控製消防應急標誌燈指示出最佳疏散路線。

2.安全電壓供電

消防應急燈具采用DC24V供電。DC24V供電係統被稱之為(wei) “不帶電係統”。相比傳(chuan) 統的應急照明燈具使用的是220V供電。安全性大大提高。

3.事故風險低，維護成本低

電池總站式供電係統有供電全麵癱瘓的風險；自帶電源式消防應急燈具的電池維護和更換不方便，運行成本高。分散設置集中供電的優(you) 勢非常明顯。

係統施工與(yu) 安裝

一、集中電源集中控製型的消防應急照明和疏散指示係統該如何施工呢？

答：照圖施工。施工前，應具備係統圖、設備布置平麵圖、接線圖、安裝圖以及消防聯動邏輯說明等必要的技術文件。施工過程中，施工單位應做好施工（包括隱蔽工程驗收）、檢驗、調試、設計變更等相關(guan) 記錄。施工過程結束後，施工方應對係統的安裝質量進行全數檢查。竣工時，施工單位應完成竣工圖及竣工報告。

這類產(chan) 品係統的圖紙，查看和統計都比較簡單容易。看清楚係統圖例、注意參數配置就可以了。

二、該類產(chan) 品係統如何安裝？

答：請注意：現行規範GB50166-2007中沒有明確消防應急照明和疏散指示係統施工及驗收規範，但是相關(guan) 規範諸如GB50016、GB50116、GB50045都有涉及該產(chan) 品的相關(guan) 要求。匯總整理如下，僅(jin) 供參考。

1.消防應急標誌燈具的安裝

（1）在頂部安裝時，盡量不要吸頂安裝，燈具上邊與(yu) 頂棚距離宜大於(yu) 200mm；吊裝時，應采用金屬吊杆或吊鏈，吊杆或吊鏈上端應固定在建築結構件上；

（2）低位安裝在疏散走道及其轉角處時，應安裝在距地麵（樓麵）1m以下的牆上，標誌表麵應與(yu) 牆麵平行，凸出牆麵的部分不應有尖銳角及伸出的固定件；

（3）安裝在地麵上時，燈具的所有金屬構件應采用耐腐蝕構件或做防腐處理，電源連接和控製線連接應采用密封膠密封，標誌燈具表麵應與(yu) 地麵平行，與(yu) 地麵高度差不宜大於(yu) 3mm，與(yu) 地麵接觸邊緣不宜大於(yu) 1mm；

（4）在人員密集的大型室內(nei) 公共場所的疏散走道和主要疏散線路上設置的保持視覺連續的消防應急標誌燈具在安裝時，箭頭指示方向或導向光流流動方向應與(yu) 疏散方向一致。

2.消防應急照明燈具的安裝

（1）消防應急照明燈具應均勻布置，最好安裝在棚頂或距樓地麵2m以上的側(ce) 麵牆上；

（2）在側(ce) 麵牆上頂部安裝時，其底部距地麵距離不得低於(yu) 2m，在距地麵1m以下側(ce) 麵牆上安裝時，應采用嵌入式安裝，其凸出牆麵最大水平距離不應超過20mm，且應保證光線照射在安裝燈具的水平線以下；不得安裝在地麵或1～2m之間側(ce) 麵牆上；

（3）吊裝時，要采用金屬吊杆或吊鏈，吊杆或吊鏈上端應固定在建築結構件上。

3.應急照明配電箱和分配電裝置的安裝

（1）應急照明配電箱和分配電裝置落地安裝時宜高出地麵50mm以上，屏前和屏後的通道最小寬度應符合《低壓配電設計規範》GB50054中的規定；

（2）應急照明配電箱和分配電裝置安裝在牆上時，其底邊距地麵高度宜為(wei) 1.3～1.5m，靠近門軸的側(ce) 麵距牆不應小於(yu) 0.5m，正麵操作距離不應小於(yu) 1.0m。

4.應急照明集中電源的安裝

（1）安裝場所應無腐蝕性氣體(ti) 、蒸汽、易燃物及土；電池應安裝於(yu) 通風良好的場所，嚴(yan) 禁安放在密封環境、有可燃氣管道、倉(cang) 庫等場所；

（2）落地安裝時，宜高出地麵150mm以上，屏前和屏後的通道應能夠滿足更換電池的需求。

5.應急照明控製器的安裝

（1）落地安裝時，其底邊宜高出地坪0.1～0.2m；

（2）應急照明控製器應安裝牢固，不得傾(qing) 斜，安裝在輕質牆上時，應采取加固措施；

（3）應急照明控製器的主電源要有明顯標誌，並應直接與(yu) 消防電源連接，嚴(yan) 禁使用電源插頭。應急照明控製器與(yu) 其外接備用電源之間應直接連接。接地應牢固，並應有明顯標誌；

（4）應急照明控製器的控製線路要單獨穿管。引入應急照明控製器的電纜或導線，配線應整齊，避免交叉，並應固定牢靠；電纜芯線和所配導線的端部，均應標明編號，並與(yu) 圖紙一致，字跡應清晰且不易退色；端子板的每個(ge) 接線端，接線不得超過2根；電纜芯和導線，應留有不小於(yu) 200mm的餘(yu) 量；導線應綁紮成束；導線穿管後，應將管口封堵。

功能調試

A、模擬消防聯動控製信號，應急照明控製器應控製相關(guan) 消防應急燈具轉入應急工作狀態；

B、應急照明控製器應能控製並顯示係統內(nei) 所有的消防應急燈具、消防應急電源、應急照明分配電裝置及其它附件的工作狀態；

C、手動控製消防應急照明控製器，使消防應急燈具轉入應急工作狀態，相關(guan) 消防應急燈具應轉入應急工作狀態。
